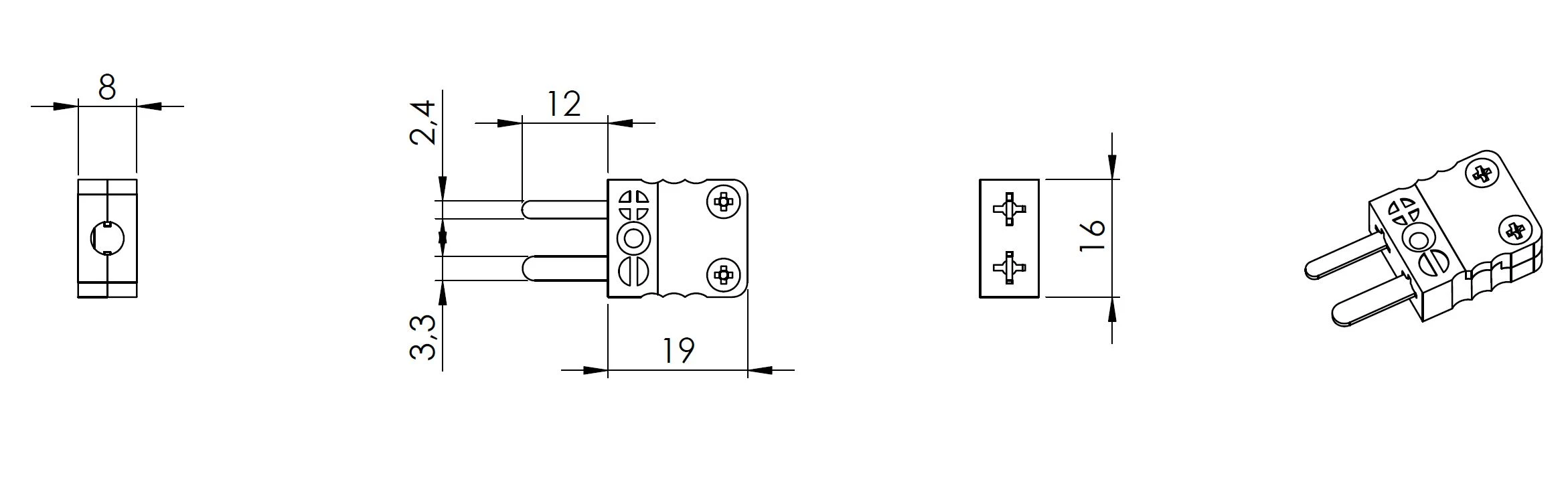

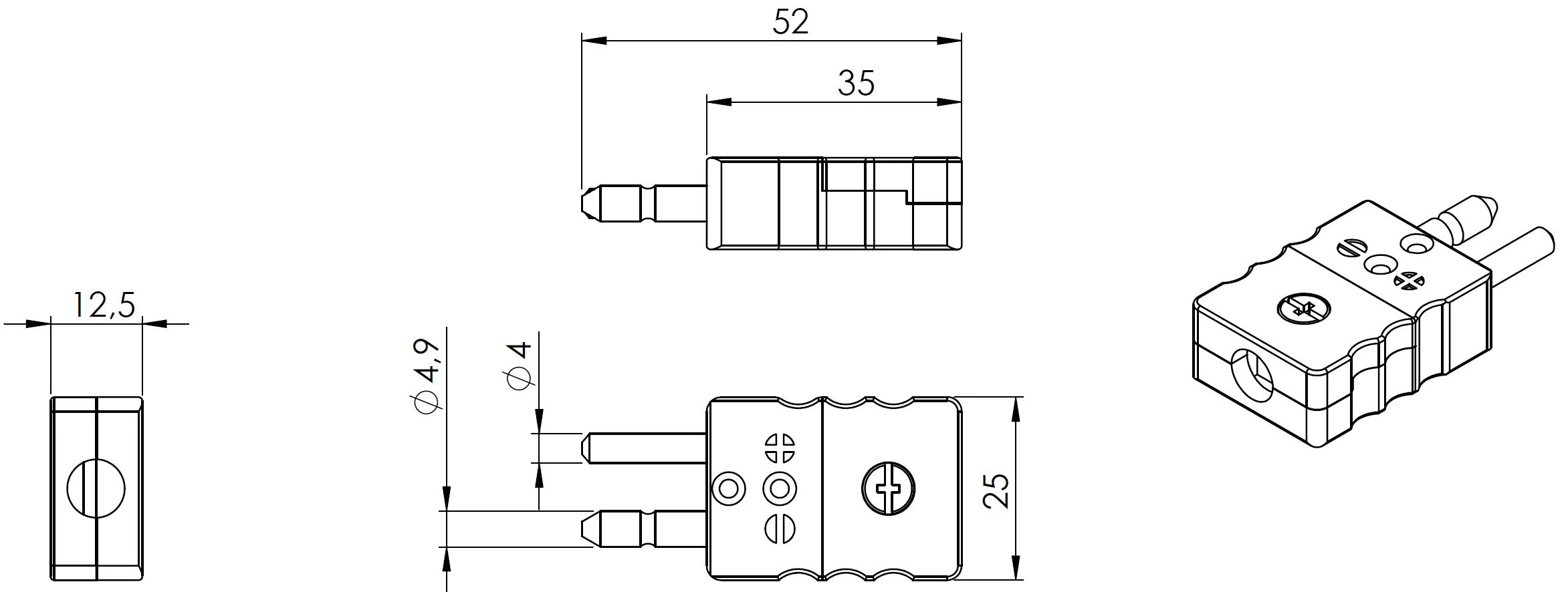

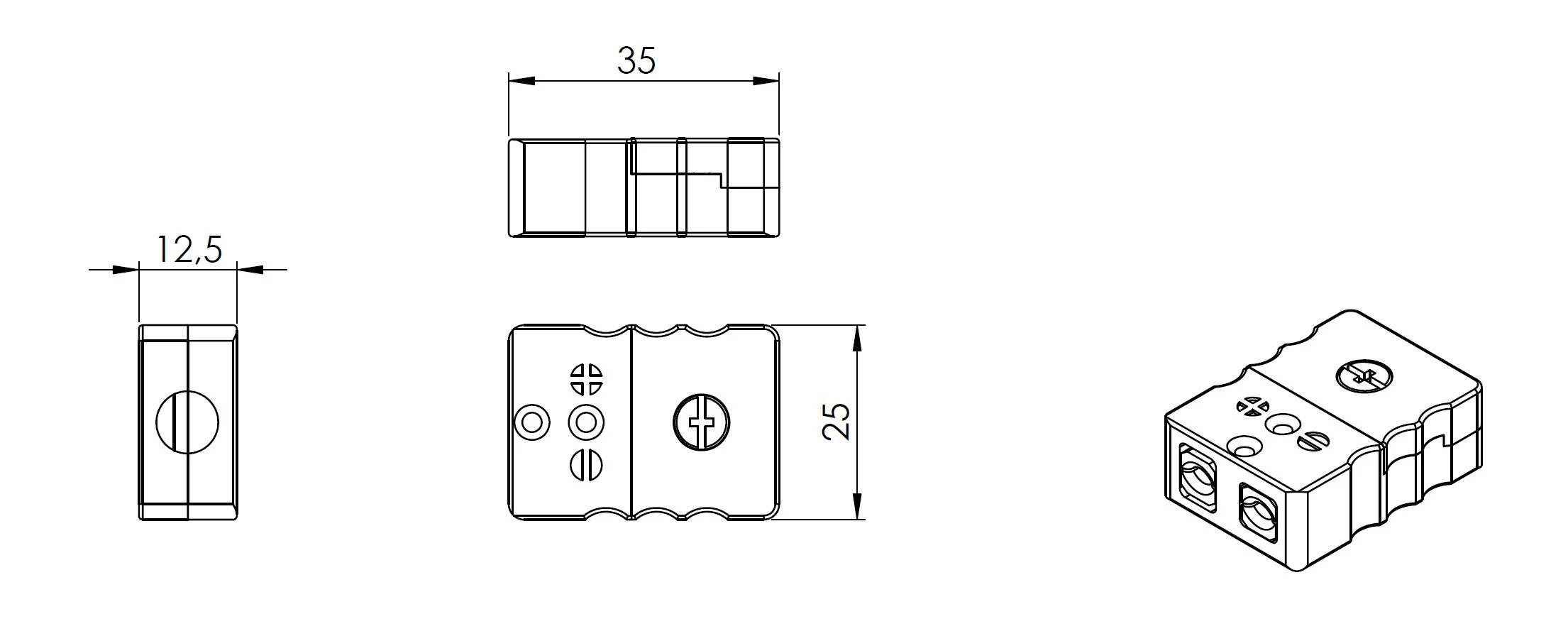

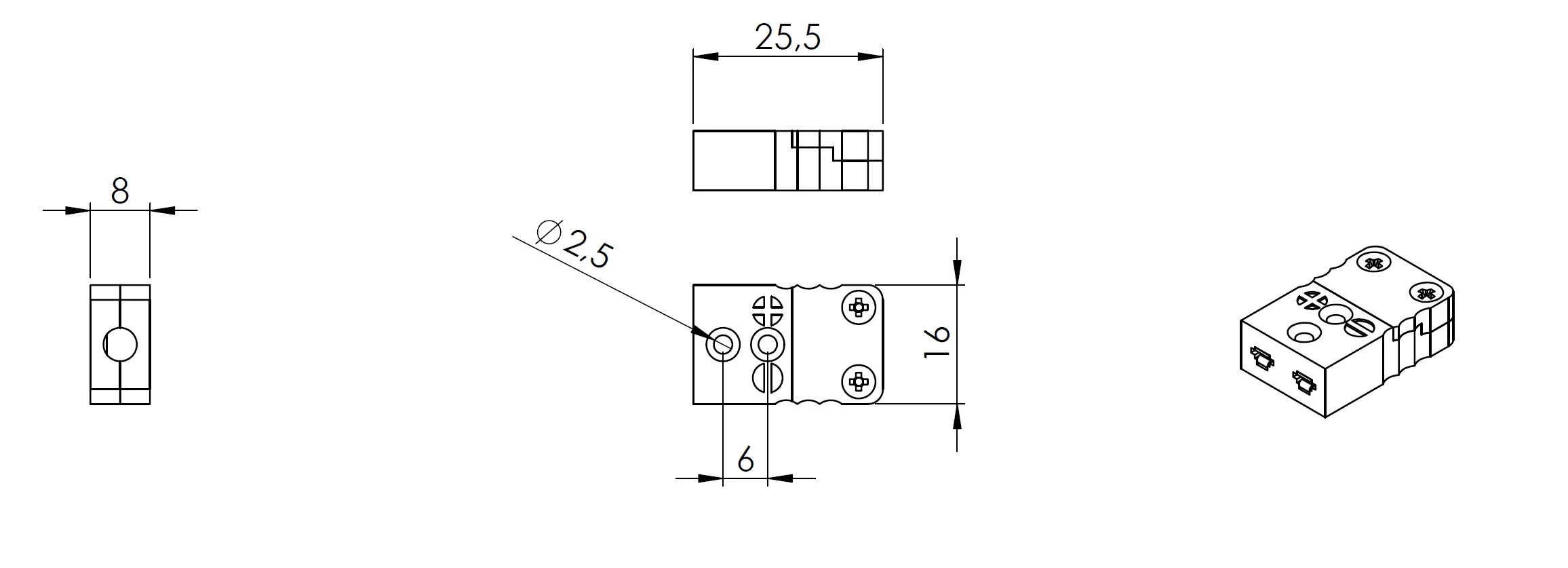

Thermostecker für Thermoelemente werden nach DIN EN 50212 in zwei Formen eingeteilt. Form A, geläufig als Standard, ist die größere und ist mit runden Stiften ausgestattet. Form B, geläufig Miniatur oder Mini, wird mit flachen Stiften ausgestattet. Die Anzahl der Stifte ist zwei oder drei.
Die Materialien der Stifte entsprechen der Zugsamensetzung der entsprechenden Ausgleichsmaterialien aus DIN EN 60584-3.
| Thermopaar | Werkstoff | |
|---|---|---|
| Positiv Draht | Negativer Draht | |
| T | Kupfer | Kupfer-Nickel |
| J | Eisen | Kupfer-Nickel |
| E | Nickel-Chrom | Kupfer-Nickel |
| K | Nickel-Chrom | Nickellegierung |
| S | Kupfer | Kupferlegierung |
| R | Kupfer | Kupferlegierung |
| B | Kupfer | Kupfer |
| N | Nickel-Chrom-Silizium | Nickel-Silizium |

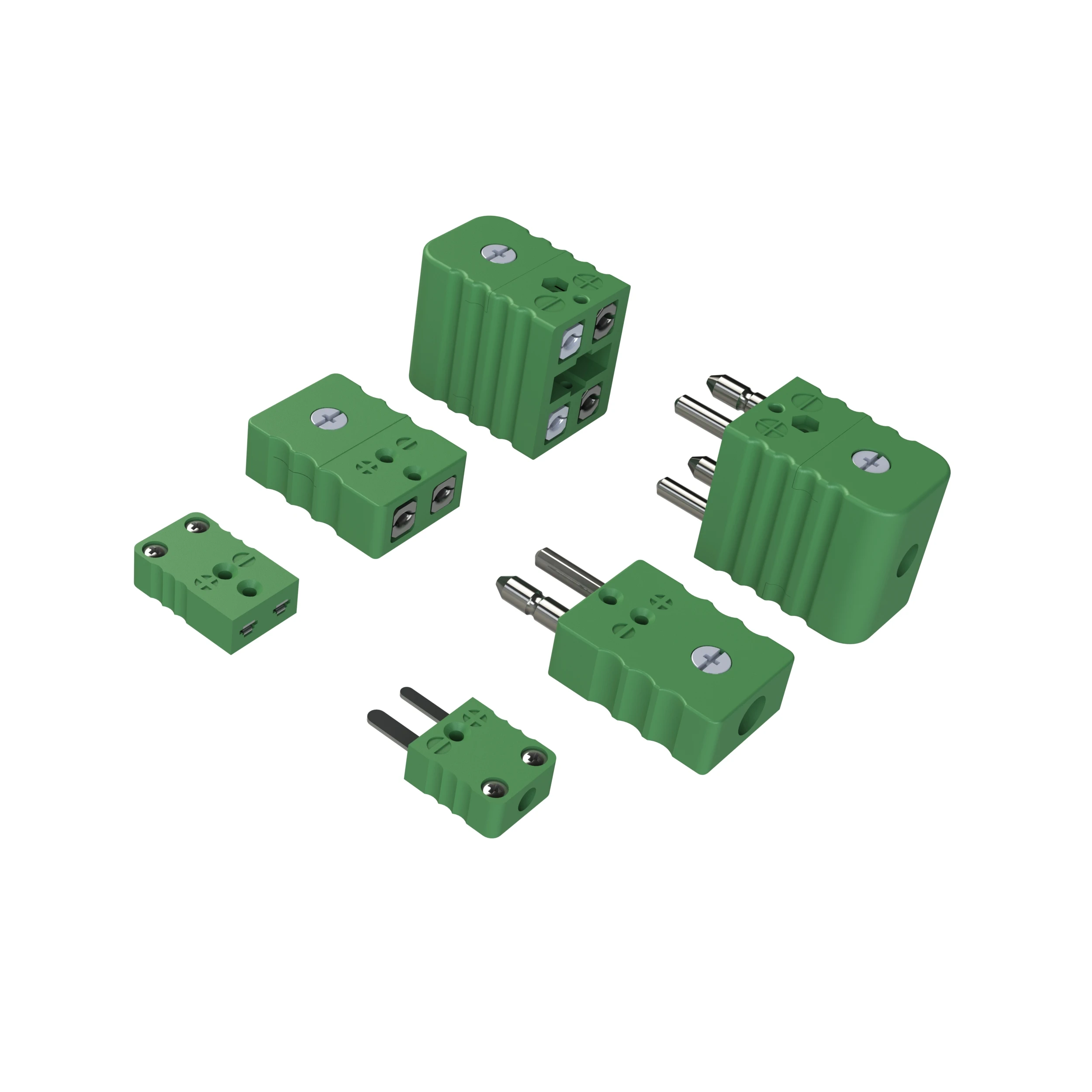

Thermostecker sind in 4 verschiedenen Ausführungen verfügbar:
Ecconomy
Preiswerte Ausführung mit Körper aus faserverstärktem Nylon und hohlen Stiften bei Form A Stecker. Sie sind für eine Dauerlast von 190°C ausgelegt. Die Anschlüsse sind mit einfachen Schrauben ausgestattet.
Standard
Ausführung mit Körper aus faserverstärktem Thermoplast und massiven Stiften bei Form A Stecker. Sie sind für eine Dauerlast von 230°C ausgelegt. Die Anschlüsse sind für eine leichte Montage mit Klemmplatten ausgestattet.
Hochtemperatur
Ausführung mit Körper aus faserverstärktem Thermoplast und massiven Stiften bei Form A Stecker. Sie sind für eine Dauerlast von 350°C ausgelegt. Die Anschlüsse sind für eine leichte Montage mit Klemmplatten ausgestattet.
Keramik
Ausführung mit Körper aus Keramik/Porzellan und massiven Stiften bei Form A Stecker. Sie sind für eine Dauerlast von 650°C ausgelegt. Die Anschlüsse sind für eine leichte Montage mit Klemmplatten ausgestattet.
