Thermoelemente

Allgemein

Thermoelemente sind Sensoren zur Messung eine Temperatur. Hauptbestandteile der Thermoelemente sind ein Thermopaar, welches die sogenannte Thermospannung erzeugt und ein Anschlussteil zum Beispiel einem Stecker. Thermoelemente finden in vielen Bereichen der Temperaturmessung Verwendung. Sie zeichnen sich durch eine hohe Flexibilität der Bauweise und eines schnellen Ansprechverhalten aus.

Übersicht Thermopaare

Folgende Thermopaare sind in der ISO EN 60584-1 definiert:

Typ Positiver Draht
[plus]
Negativer Draht
[minus]
Farbe DIN
[plus / minus]
Temperaturbereich
[°C]
J CuNi Fe schwarz / weiß -200 +750
K NiCr NiAl grün / weiß -200 +1100
N NiCrSi NiSi pink / weiß -200 +1200
S PtRh10% Pt orange / weiß 0 +1600
R PtRh13% Pt orange / weiß 0 +1600
B PtRh30% PtRh6% grau / weiß +600 +1700
C WRe25% WRe5% rot / weiß 0 +2200

Es haben sich verschiedene Kombinationen von Metallen/ Legierungen als vorteilhaft erwiesen, da sie einen fast linearen Spannungsverlauf zur Temperatur aufweisen.

Wichtig ist zu wissen, dass die Thermospannung nicht in der Spitze entsteht. Die Spannung entsteht zwischen den beiden Drähten. Der größte Teil der Spannung entsteht im Bereich des höchsten Temperaturunterschiedes, zum Beispiel in dem Übergang von Ofenraum in die Isolation.

Thermospannung

Das Thermoelement besteht aus zwei Drähten, welche aus unterschiedlichen Legierungen bestehen. Jeder dieser Drähte entwickelt eine bestimmte Spannung sobald ein Ende wärmer ist als das andere. Verbindet man nun beide Drähte, so wird die Differenz der jeweiligen Spannung im Draht messbar. Diese Differenz wird als Thermospannung bezeichnet.

Wie ensteht die Thermospannung genau?

In jedem elektrischen Leiter befinden sich freien Elektronen. Sie können sich im Leiter bewegen und ermöglichen so zum Beispiel, dass ein elektrischer Strom fließen kann.

Physikalisch stark vereinfacht gesprochen beanspruchen diese freie Elektronen einen bestimmten Raum, der mit der Temperatur wächst.

In einem gleichmäßig erwärmten Kupferleiter ist dieser Raum in etwa gleich groß. Schematisch wird dies im Bild 1 gezeigt.

Nun erwärmt man ein Ende des Leiters.

Dadurch vergrößert sich der Bewegungsraum der freien Elektronen in diesem Bereich. Auf Grund des Effektes, dass sich gleiche Ladungen abstoßen „drängen“ die stärker erhitzten Elektronen die restlichen zum kalten Ende.

In Folge entsteht ein Mangel an Elektronen an dem erwärmten Ende und ein Überschuss am kalten. Es entsteht so eine Spannung.

Wichtig zu wissen: Die Höhe der Spannung wird hauptsächlich die chemischen Zusammensetzung des Drahtes und des Temperaturunterschiedes beeinflußt!

Doch mit der einzelnen Spannung des Draht kann kein Signal erzeugt werden. Folglich benötigt man einen zweiten Draht. Beide Drähte sollten an der Stelle mit der höchsten Temperatur  verbunden sein.

Der Spannungsunterschied zwischen den beiden Drähten dient als Signal und wird als Thermospannung definiert.

Kupferdraht bei gleicher Temperatur

Bild 1 : Beispiel eines gleichmäßig warmen Kupferleiters bei Raumtemperatur.

Kupferdraht mit erhiztem Ende

Bild 2: Beispiel des obigen Kupferleiters, dessen Ende nun erhitzt wird.

Thermospannung entsteht zwischen zwei unterschiedlichen, vebundenen Metallen

thermo-control

thermo-control Körtvélyessy stellt seit 1983 zuverlässige und langlebige Thermoelemente her. Spezialisiert auf Hochtemperaturanwendungen werden hier die einzigen Platin-Rhodium Thermoelemente mit 4 Jahre Garantie hergestellt.

Alle Ausführungen haben folgende Optionen

  • Individueller Prozessanschluss nach Spezifikation möglich
  • Vakuumdicht und druckfest bis 20bar
  • 100% Helium geprüft, max. zulässige Leckrate 10-6mbar·l/s
  • Herstellerzeugnis mit Fertigungsdaten und Prüfergebnis Helium-Leck-Prüfung
  • Kalibrierzeugnis entsprechend AMS 2750 / CQI-9
  • Vorkonfektioniert mit Leitungen und Steckverbindungen

In unserem Webshop finden Sie eine große Auswahl an Mantelthermoelementen und Zubehörteile.

Ausführungen

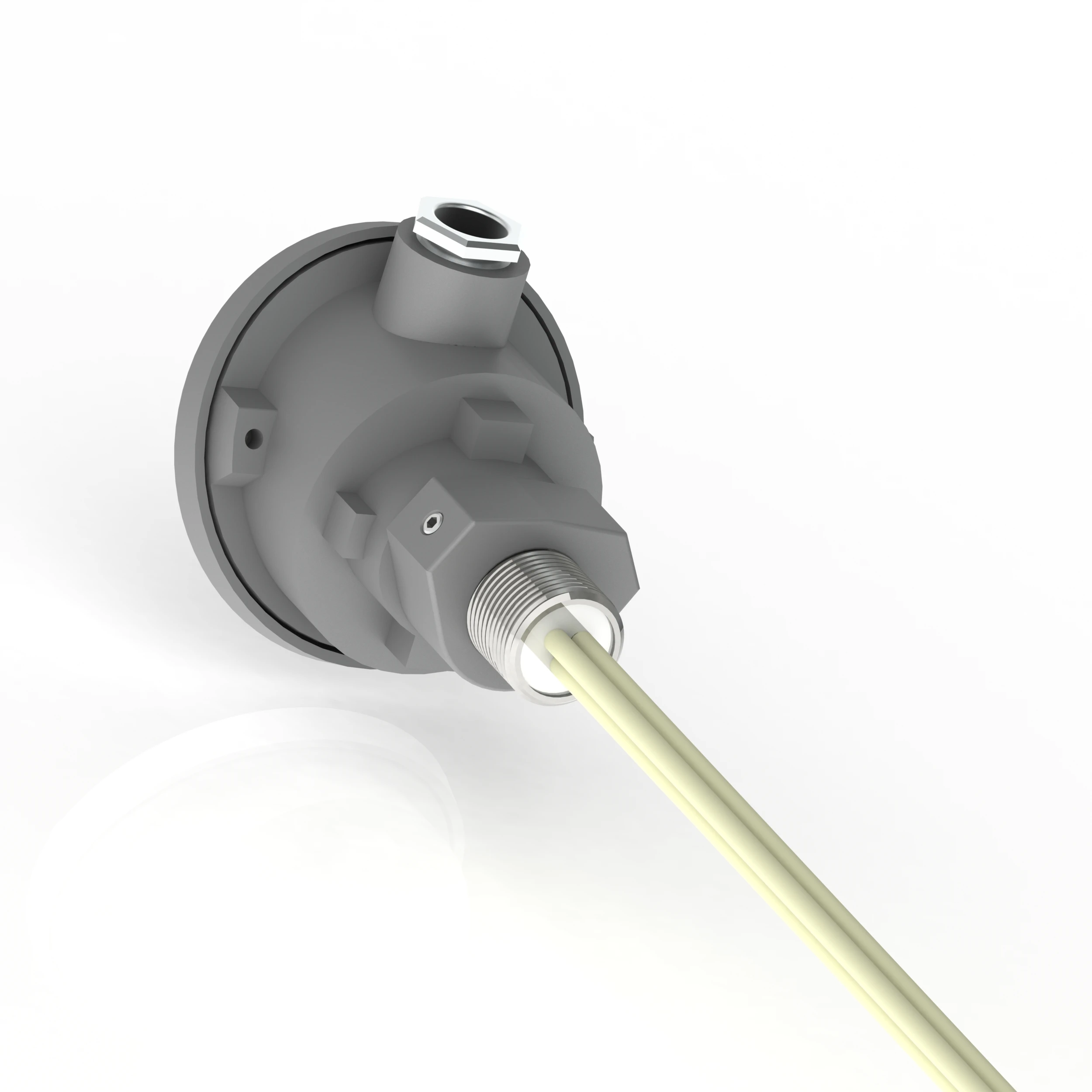

Schutzgas-Thermoelement

Atmosphäre

  • Ausgelegt für einen Druckbereich von 10-1 mbar bis 2bar
  • Gewinde G3/4″ oder Ø22×150 Halterohr als Standard Prozessanschlüsse

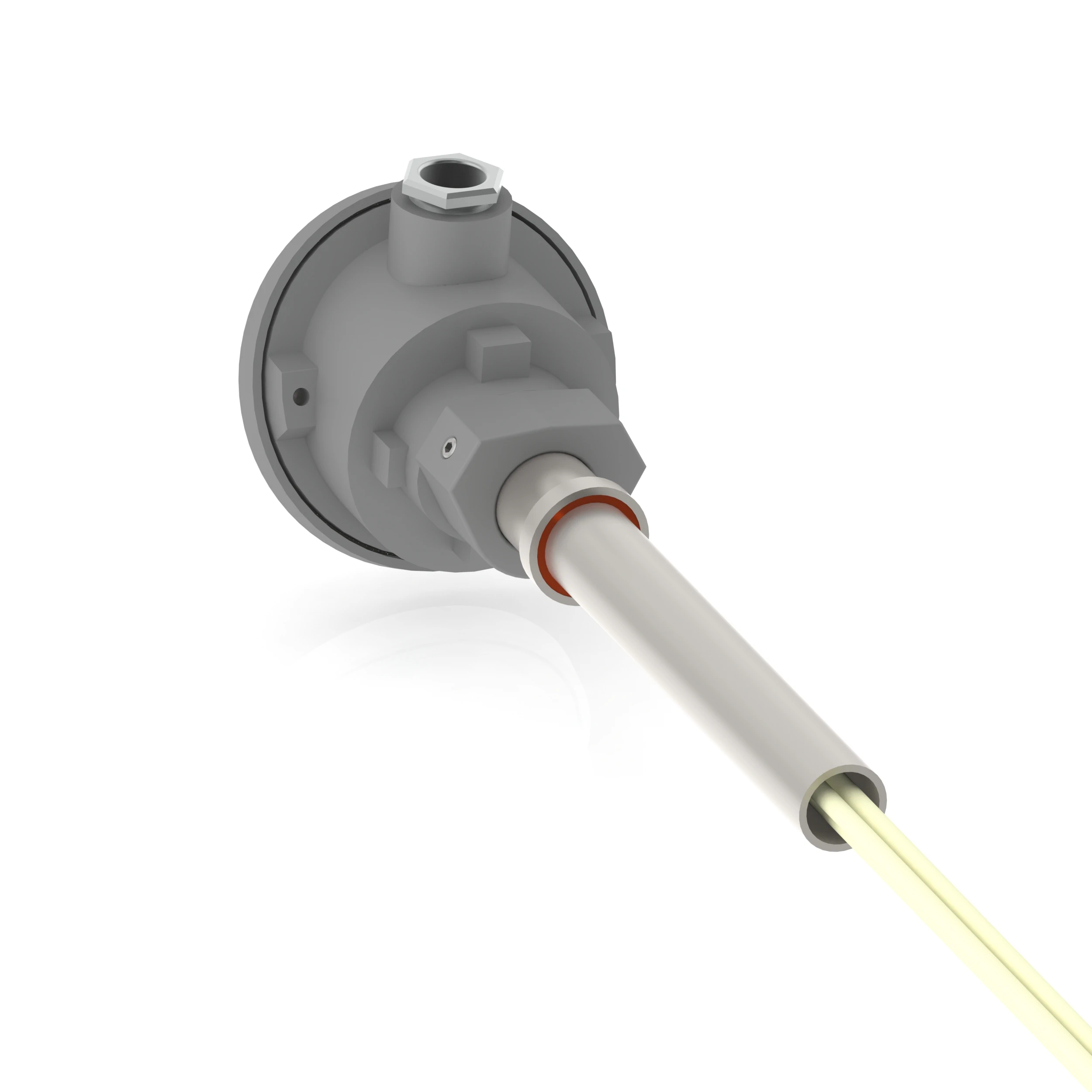

Vakuum-Thermoelement

Vakuum

  • Für Vakuumanwendungen mit einem Druckbereich von 10-6 mbar bis 20bar Überdruck
  • Halterohr Ø22×150 oder Kleinflansch ISO 20486 als Standard Prozessanschluss

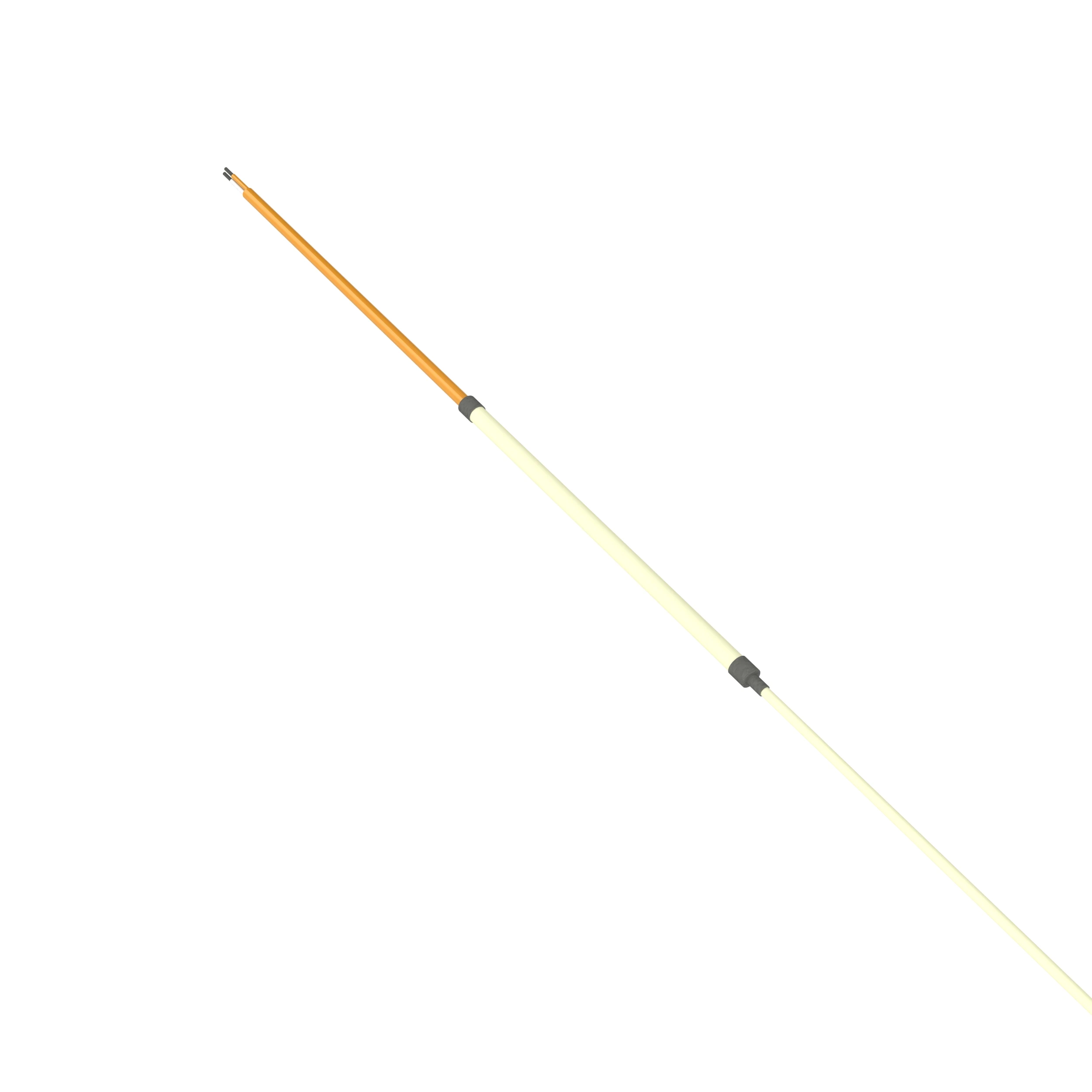

Prüfthermoelement

Prüfungen

  • Passend in sämtliche Thermoelemente
  • Isolierstab 99.7% Al2O3 Ø2,5mm
  • Fertig konfektioniert mit 2,5m Ausgleichsleitung

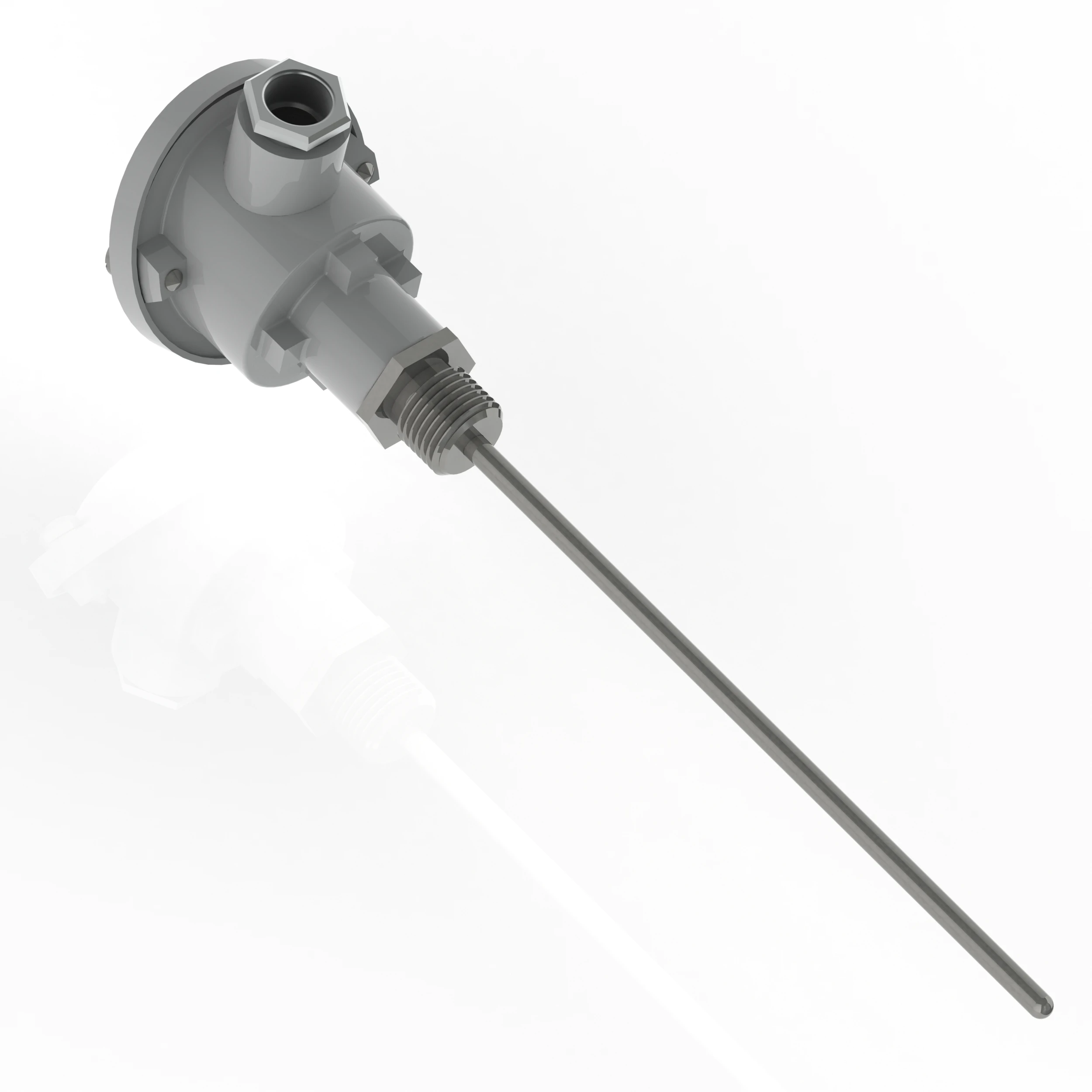

Mantelthermoelement

Chargen

  • Standard Thermopaare in Typ K und N verfügbar
  • Mantelwerkstoffe W1.4845 (ASTM 310 S) und W2.4816 (Inconel 600)
  • Standard Längen 500, 1000, 1500 und 2000mm mit verschiedenen Durchmesser

Katalog

Laden Sie unseren Katalog über Thermoelemente herunter.

Finden alle Standard-Ausführungen aus unserem Lieferprogramm:

  • Schutzgas-Ausführung
  • Vakuum-Ausführung
  • Prüfthermoelemente (SAT-Thermoelemente)
  • Mantel- / Chargen-Thermoelemente
Cover Katalog Thermoelemente
