Vakuumdurchführung für EN 1092 DN 80 Flansch
Vakuumdurchführung mit EN 1092 DN 80 Flansch für 18 austauschbare Kanäle für Mantelleitungen im Standard Ø2,0 mm
Anwendungsbereich
Vakuumdichte Durchführung von bis zu 24 Mantelthermoelementen zur Kontaktierung von Chargen in Vakuumanlagen. Als Prozessanschluss dient ein Flansch nach DIN ISO 1092 Typ 5 Form A DN80 PN16. Optional können andere Flanschgrößen realisiert werden.
Spezifikation
| 28 | - | FL80 | - | XX | TT | FF | MM | - | L1 | - | L2 |
Detaillierte Spezifikation einblenden
| 28 | Durchführung | ||||||
| FL80 | ISO Flansch EN 1092 DN80 | ||||||
| XX | Anzahl Leitungen | ||||||
| TT | Typ Thermopaar EN 60584-1 | ||||||
| FF | Befestigung
| ||||||
| MM | Befestigung
| ||||||
| L1 | Länge der Leitung Dichtseite | ||||||
| L2 | Länge der Leitung Außenseite |
Beispiel
| 28 | - | FL80 | - | 12 | 05 | MT030 | 02 | - | 0600 | - | 0400 |
Durchführung mit ISO Flansch EN 1092 DN80, 12 x Typ N austauschbarer Mantelleitung Ø3,0, 600 Länge Dichtseite und 400 Länge Außenseite.
Zeichnungen

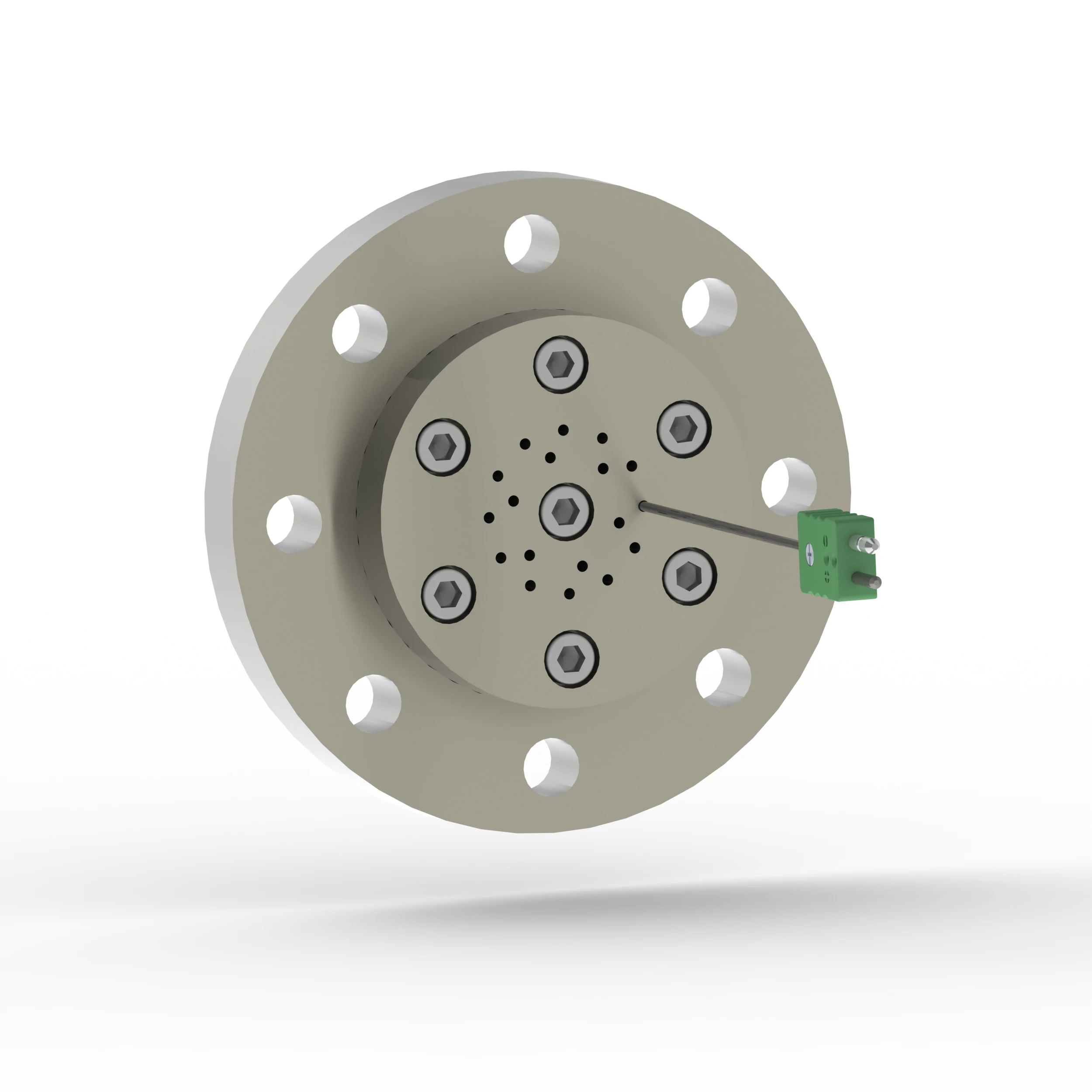

18-fache Durchführung mit ISO Flansch EN 1092 DN80 für Ø3,0 Leitungen
Dokumente
In Arbeit
